A Robotic Technology (GD) Co., Ltd. a cnc robotkarok egyik legmegbízhatóbb gyártója és szállítója Kínában. Bőséges tapasztalattal várjuk Önt, hogy tartós CNC robotkart vásároljon itt gyárunkból. Minden egyedi gyártású termék kiváló minőségű és versenyképes áron.
Tudjon meg többet a CNC robotkarról

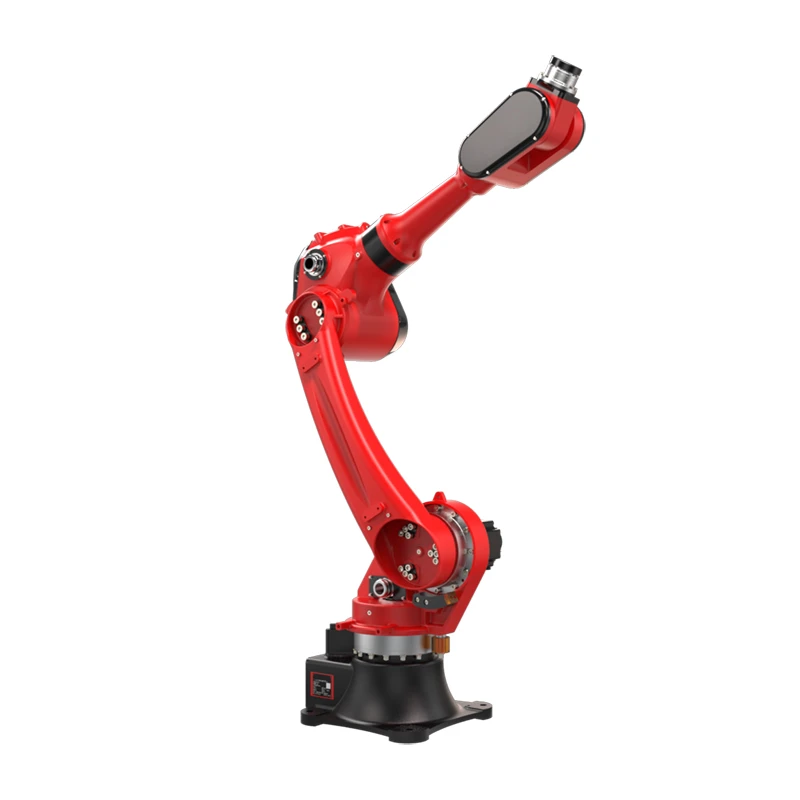

A CNC robotkar egy olyan ipari egység, amelyet a szerszámgépek automatizálásának fokozására terveztek, és automatikus be- és kirakodást hajtanak végre a megmunkálás előtt és után, hogy lehetővé tegye az integrált gyártást több CNC gépen. A kézi munka helyettesítésével folyamatos termelést tesz lehetővé, csökkenti a gépek állásidejét, és javítja az általános termelékenységet.
Nagy pontosságú és nagy{0}}teljesítmény
20 kg-os névleges hasznos teherbírásával és ±0,05 mm-es pozíció-ismételhetőségével ez a CNC robotkar stabil és precíz mozgást tart fenn nagy terhelés mellett is, így ideális közepes ---nagy fém munkadarabok kezelésére automatizált rakodási ciklusokban. Sima automatikus komissiózása megakadályozza az ütési sérüléseket, karcolásokat és a kézi kezelés okozta pozicionálási hibákat, így javítja a hozamot.
Nagy{0}}sebességű dinamikus válasz
A több-tengelyes szinkronvezérléssel a CNC robotkar J6 csuklótengelye eléri a 375 fok/s maximális forgási sebességet a gyors dinamikus reakció érdekében, lehetővé téve a pontos, nagy-sebességű választást-és -elhelyezést. Az automatikus betöltési műveletek során lerövidíti az egy-ciklus ütemének idejét, hogy javítsa a megmunkálási hatékonyságot, miközben fenntartja a termék egyenletes minőségét.
A CNC robotkar paramétereinek megértése
|
Modell |
BRTIRUS1820A |
||
|
Tétel |
Hatótávolság |
Max. Sebesség |
|
|
Kar |
J1 |
±155 fok |
110 fok /s |
|
J2 |
-140 fok /+65 fok |
146 fok /s |
|
|
J3 |
-75 fok /+110 fok |
134 fok /s |
|
|
Csukló |
J4 |
±180 fok |
273 fok /s |
|
J5 |
±115 fok |
240 fok/s |
|
|
J6 |
±360 fok |
375 fok/s |
|
|
Kar hossza |
1895 mm |
||
|
Betöltési képesség |
20 kg |
||
|
Ismételhetőség |
±0,05 mm |
||
|
Áramforrás |
5,87 kVA |
||
|
Súly |
Körülbelül 230 kg |
||
|
Vezérlőrendszer |
HC vezérlőrendszer |
||
|
Tápegység |
220V |
||
|
Védelmi fokozat |
IP40 |
||
A CNC robotkar alapvető méreteinek megértése
Esettanulmányok
1. forgatókönyv: Automatikus be- és kirakodás az üvegélek csiszolásához
Egy délkelet-ázsiai üveggyártó automatikus kezelést írt elő üvegél-csiszolósorához. A durva kézi munkakörülmények,-amelyek a mélyfeldolgozás során szálló por és hűtőfolyadék-permet okozta-a törékeny, a kezelés során könnyen eltörhető üveglapokkal párosulva, magas törési arányt eredményeztek.
A megoldás testreszabott védőburkolattal ellátott CNC robotkart tartalmazott, amely megbízhatóan működött poros, nedves környezetben. Vákuumos-megfogja az üveglapokat a tárolóállványokról, és betáplálja őket élcsiszolókba, majd a megmunkálás után továbbítja a késztermékeket a későbbi folyamatokhoz. A törékeny üveg kézi kezelésének helyettesítésével körülbelül 50%-kal csökkenti a törési arányt, megkönnyíti a dolgozók terheit a zord környezetben, és lehetővé teszi a megszakítás nélküli köszörülési termelést.
2. forgatókönyv: Be- és kirakodás bakelit eszterga megmunkálásához
Egy szigetelőalkatrész-gyár a bakelit (fenolgyanta) alkatrészek eszterga adagolásának automatizálására törekedett. A rideg, merev anyag a megmunkálás során erős port termel, ami hosszú távú{1}}foglalkozási veszélyt jelent a kezelők számára. A gyors megmunkálási ciklusok biztonsági kockázatokat is jelentenek a helyszíni kézi betöltésnél-.
A 20-kg-névleges hasznos teherbírású CNC robotkar egyedi, két-állomásos pneumatikus megfogókkal és automatikus esztergaajtókkal van felszerelve a szinkronizált működés érdekében. Kiveszi a bakelit nyersdarabokat a szállítószalagokról, és a ciklus befejezése után belép a megmunkálási zónába, hogy szekvenciálisan kirakja a kész alkatrészeket és betöltse az új nyersdarabokat. Az automatizálás kiküszöböli a poros, munkaigényes rakodási munkát, lehetővé teszi a folyamatos, felügyelet nélküli esztergaműködést, valamint támogatja a bakelit alkatrészek tömeges automatizált gyártását.
GYIK
1. kérdés: Mekkora a CNC robotkar hasznos terhelése?
A CNC robotkar névleges terhelhetősége 20 kg (megfogókkal együtt). A 3–10 kg-os könnyű{4}}robotokhoz képest kiváló teherbírást{5}} kínál. Széles körben alkalmazható közepes és nagy munkadarabokhoz, például autóalkatrészekhez, alumíniumötvözet alkatrészekhez, szerszámalkatrészekhez és nagy teherbírású hardverekhez, és rendkívül sokoldalúan használható különféle nagy teherbírású rakodási alkalmazásokhoz.
2. kérdés: Alkalmas-e az egység a meglévő műhelyek automatizálási korszerűsítésére?
Igen, jól-alkalmas meglévő gyártósorok utólagos felszerelésére. A CNC robotkar szabványos rögzítési felületekkel rendelkezik a rugalmas elrendezés érdekében; kompakt lábnyoma alapterületet takarít meg. Az 5,87 kVA teljes energiafogyasztás mellett nincs szükség az elektromos infrastruktúra vagy a létesítmény elrendezésének nagyszabású-felújítására. Ez csökkenti az utólagos felszerelési költségeket és a gyártási állásidőt, lehetővé téve az automatizálás gyors telepítését.
